Proxy & LoadBalancer & WAS & VPC

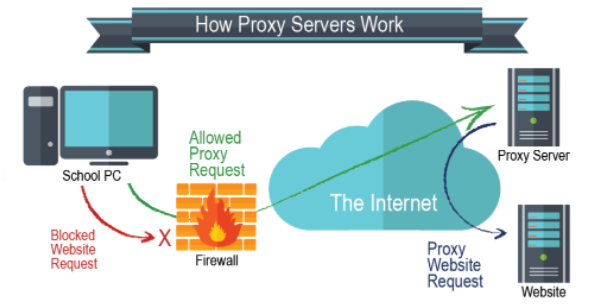

💡 Proxy





Forward Proxy

• 클라이언트와 가까이 있는 서버로 클라이언트를 대신해 서버에 요청 전달
• 주로 캐시서버로 사용
• 클라이언트의 정보 숨김



Reverse Proxy

• 서버를 대신해서 응답을 클라이언트로 전달
• 트래픽 로드밸런싱
• 서버 정보 숨김

---

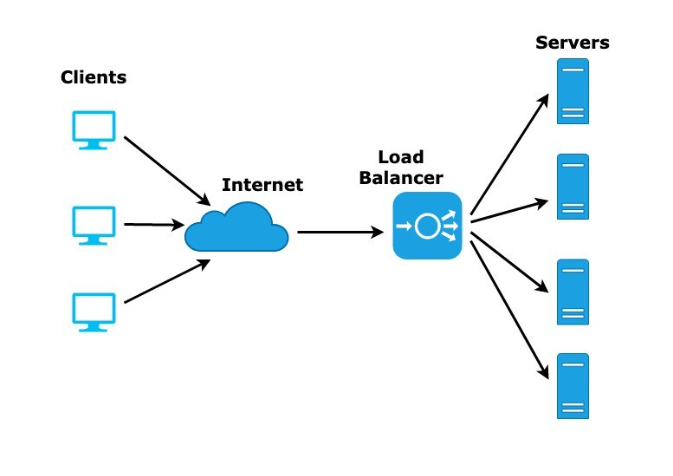

💡 Load Balancer

• Scale-Up
  • 서버의 하드웨어 성능을 높이는 방법
• Scale-Out
  • 서버의 개수를 늘려 부하분산



로드밸런서의 종류

• L2 - Mac 주소 기반 로드밸런싱
• L3 - IP 주소 기반 로드밸런싱
• L4 - IP & Port기반 로드밸런싱
• L7 - 클라이언트 요청 기반 로드밸런싱

---

💡 AWS Auto Scaling



장점

• 동적 스케일링
  • 사용자의 요구에 따라 리소스의 동적 스케일링
• 로드 밸런싱
  • 오토스케일링된 서버에 동적인 부하 분산
• 타겟 트래킹
  • 특정 타겟을 지정하여 오토스케일링 관리를 할 수 있으며 인스턴스의 수 조정 가능
• 헬스체크
  • EC2 인스턴스에 문제가 생기면 자동으로 새 인스턴스로 교체



Scaling 유형

• 인스턴스 레벨 유지
  • 필요한 인스턴스의 개수 지정 후 개수에 맞게 오토스케일링
• 수동 스케일링
  • 기존 그룹의 크기 수동 조정, 비효율적
• 일정별 스케일링
  • 특정일의 트래픽 증가에 따른 일정별 스케일링 주기 설정
• 동적 스케일링
  • 트래픽에 동적으로 대응하여 스케일링 그룹의 크기 조정

---

💡 WAS (Web Application Server)



Tomcat - Open Source

• Apache에서 개발, 서블릿 컨테이너만 존재하는 웹 어플리케이션 서버
• 자바 서블릿 컨테이너의 공식 구현체
• 독립적 실행, 다른 웹서버와 호환성 좋음
• Spring Boot에 기본으로 내장되어있음



Jetty - Open Source

• 이클립스 재단 개발, HTTP 서버 & 자바 서블릿 컨테이너이다
• 타 WAS에 비해 가볍고 빠르며, 어플리케이션에 탑재 가능
• 소형 장비 & 프로그램에 적합



Nginx - Open Source / Download

• 서블릿 컨테이너나 웹 어플리케이션 서버가 아닌 웹 서버
• 대규모 트래픽 핸들링이 가능한 고성능 웹서버
• 비동기 이벤트 기반 고성능 & 동시성
• 높은 효율의 로드밸런싱
• 리버스 프록시로 사용 가능
• 클라이언트 - 서버 사이에서 무중단 배포

🎃 Nginx Proxy 설정 - nginx.conf

server {
      listen       80; # (Mac OS) 8080 포트에서 80번 포트로 변경합니다.
...
      location / {
            ...
            proxy_pass http://localhost:8080; # 요청을 8080 포트로 넘깁니다.
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header Host $http_host;
      }
}



🎃 Nginx Load Balancer 설정 - Nginx Load Balancing Docs
- 사전에 스프링부트 서버 2대 실행

http {
   upstream backend {
      server localhost:18080;
      server localhost:18081;
   }
   location / {
      proxy_pass http://backend;
   }
}

---

💡 VPC (Virtual Private Cloud)

VPC는 클라우드 내 Private한 공간을 제공함으로써,
Public & Private 클라우드를 논리적으로 분리할 수 있다 = 서브넷 분리

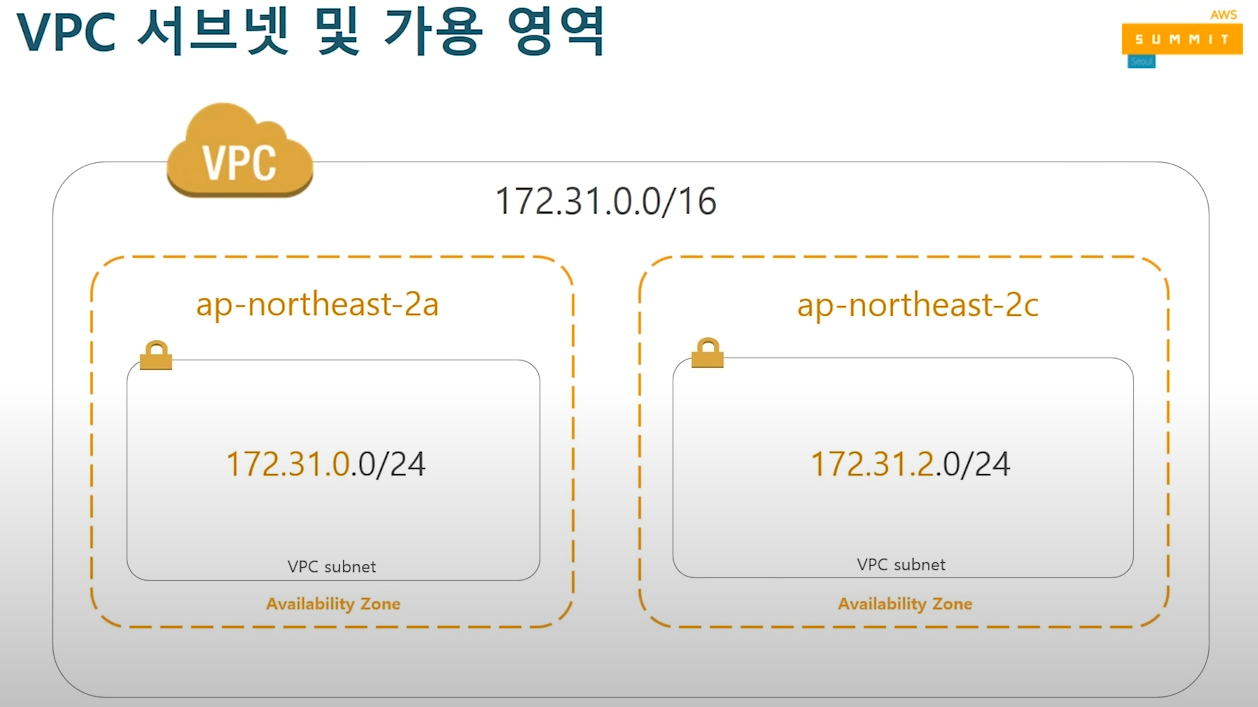

VPC 가용영역

• VPC 생성
• VPC Subnet은 리전별로 네트워크 분리하여 사용
• 첫 생성한 VPC의 Subnet prefix보다 높은 값을 줄 수 없음 ex) /16  - >  /14  = X



CIDR

• 도메인간 라우팅 기법
• /16 /18 /20 /24 /28 로 네트워크 블록을 표시
• 기존의 정해진 Network Address & Host Address를 사용 할 필요가 없어짐



Subnet

• 네트워크 분리
• Public Subnet - >  공용망
• Private Subnet - >  내부망
• VPN Only - >  IDC - 기업



Routing Table

• 패킷의 전송경로 & 목적지 정보
• 지점간 시작 & 끝 지점
• 모든 네트워크는 무조건 하나 이상의 라우팅 테이블을 가져야함
