Relation Mapping & MappedSuperClass

💡 Entity 연관관계 설정

JPA의 목적 - 객체지향 프로그래밍과 데이터베이스 사이의 패러다임 불일치 해결



연관관계 정의 규칙

• 방향 : 단방향, 양방향 (객체 참조)
• 연관관계의 주인 : 양방향일 때, 연관관계에서 관리 주체
• 다중성 : 1:1, 1:N, N:1, N:M



단방향, 양방향

• DB 테이블은 외래키 하나로 양쪽 테이블 조인이 가능하지만 객체는 참조용 필드가 있는 객체만 참조가 가능하다
• 그렇기 떄문에 두 객체 사이에 하나의 객체만 참조용 필드를 가지면 단방향, 각각 참조 필드를 가지고 있으면 양방향 관계다
• JPA를 사용하여 DB와 패러다임을 맟추기 위해서 객체는 연관관계를 잘 선택해야 한다
• 선택은 비즈니스 로직에서 두 객체가 참조가 필요한지 여부를 고민해보면 됨
• board.getPost()처럼 참조가 필요하면 Board -> Post 단방향 참조
• post.getBoard()처럼 참조가 필요하면 Post -> Board 단방향 참조



무조건 양방향 관계를 하면 쉽지 않을까?

• 객체 입장에서 양방향 매핑을 했을때 오히려 더 복잡해질 수 있다
• 불필요한 연관관계를 구분하기 좋은 기준은 기본적으로 단방향으로 하고 나중에 역방향 객체 탐색이 꼭 필요하다고 느낄 때 추가



연관관계의 주인

• 두 엔티티가 단방향 관계 2개(양방향)를 맺을때 주인을 지정해야 함
• 주인을 지정하는건 두 단방향 관계 중, 제어의 권한(외래키를 비롯한 테이블 레코드의 저장&수정&삭제 처리)을 갖는 실절적인 관계가 어떤것인지 JPA에게 알려준다
• 주인이 아니면 조회만 가능하며 주인이 아닌 객체에서 mappedBy를 이용해 주인을 지정해줘야함 (외래키가 있는곳을 주인으로 정하자. 무조건)



왜 주인을 지정해야 할까?

• 두 객체(Board, Post)가 양방향 관계를 갖는다고 가정
• Post의 Board을 다른 id를 갖는 Board로 수정하려고 할 때, Post에서 setBoard()같은 메서드를 이용해서 하는게 맞는지, Board에서 getPosts()를 이용해서 List를 수정하는게 맞는지 헷갈릴수도 있다
• 두 객체 입장에서 보면 두 방법 다 맞다
• 하지만 이렇게 양방향 관계 관리 포인트가 두 개일 때는 테이블과 매핑을 담당하는 JPA에게 혼란을 주게됨
• 즉, Post에서 Board를 수정할 때 FK를 수정할지 Board에서 Post를 수정할 때 FK를 수정할 지를 결정하기 어려움
• 그렇기 때문에 두 객체 사이의 연관관계의 주인을 정해서 명확하게 Post에서 Board를 수정할 때만 FK를 수정하겠다 라고 정하는것이다



연관관계의 주인만 제어를 하면 되는걸까?

• DB에 FK가 있는 테이블을 수정하려면 연관관계의 주인만 변경하는것이 맞을까? 맞다
• 맞긴 하지만 그건 DB만 생각했을때이고 객체를 생각해보면 사실 둘 다 변경을 해주는것이 좋다 (주인이 아닌곳에서도 변경)
• 왜냐하면 두 참조를 사용하는 순수한 두 객체는 데이터 동기화를 해줘야하기 때문



다중성

• DB를 기준으로 다중성을 결정한다
• 연관관계는 대칭성을 갖는다
  • 1:N <-> N:1
  • 1:1 <-> 1:1
  • N:M <-> N:M

단뱡향,양방향은 알고있으니 따로 적지 않으며, 1:N, N:M은 실무에서 사용 왠만하면 거의 안함



1:1 (1:1은 단방향 지원을 안하며 양방향만 있다)

• 두 객체 중 외래키를 어디서 관리하는게 좋을지 생각해봐야 함
• 논쟁의 여지가 조금 있지만 보통 주테이블 (N,1중 1인쪽에다가 주인 지정)



N:M (실무에서 사용 X)

• 조인 테이블을 만들어 양 쪽 객체의 키를 관리
• 왠만하면 다대다를 다대일로 풀어서 만드는게 추후 변경에 유연하게 대처 가능

---

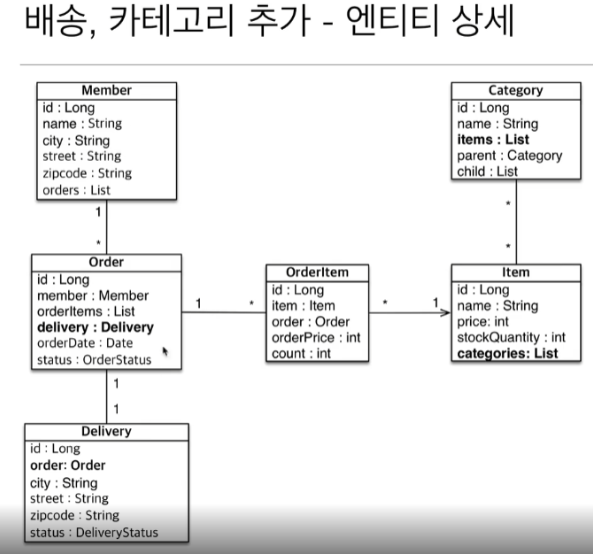

연관관계 예시



N:M (실무에서 사용 X)

Category <-> Item N:M 관계

// --- Category Class ---

// 상위, 하위카테고리 기능
@ManyToOne
@JoinColumn(name = "PARENT_ID")
private Category parent;

@OneToMany(mappedBy = "parent")
private List<Category> child = new ArrayList<>();

// Item과 N:M 매핑
@ManyToMany
@JoinTable(name = "CATEGORY_ITEM",
          joinColumns = @JoinColumn(name = "CATEGORY_ID"),
          inverseJoinColumns = @JoinColumn(name = "ITEM_ID"))
private List<Item> items = new ArrayList<>();

// --- Item Class ---
@ManyToMany(mappedBy = "items")
private List<Category> categories = new ArrayList<>();



1:1

Order(주 테이블) <-> Derivery(서브 테이블) 1:1 관계

1:1 관계에서 외래키는 양쪽 어디나 둘 수 있다.

주 테이블에 외래키를 두면 성능(바로 확인 가능, 나중에 프록시 활용 등) & 객체의 입장에서 편리하다.

주 테이블이 아닌곳에 두면 1 -> N으로의 확장이 편리하다 (DB컬럼 변경 없이 N으로 변경 가능)

// --- Order Class ---
@OneToOne
@JoinColumn(name = "DELIVERY_ID")
private Delivery delivery;

// --- Delivery Class ---
// 양방향으로 맺고 싶을 때 사용
@OneToOne(mappedBy = "delivery")
private Order order;

---

💡 상속관계 매핑

RDBMS는 상속 관계가 없다.

Super타입, Sub타입 관계라는 모델링 기법이 객체의 상속과 유사하다.

객체의 상속 구조와 DB의 Super타입 Sub타입 관계를 매핑한다.



DB 논리모델을 물리모델로 구현하는 방법

DB의 슈퍼타입, 서브타입 논리 모델을 물리 모델로 구현하는 방법

• 각각 테이블로 변환 -> 조인 전략
• 통합 테이블로 변환 -> 단일 테이블 전략
• 서브타입 테이블로 변환 -> 구현 클래스마다 테이블 전략

---

주요 Annotation

• @Inheritance(strategy = InheritanceType.XXX)
  • JOINED - 조인 전략
  • SINGLE_TABLE - 단일 테이블 전략
  • TABLE_PER_CLASS - 구현 클래스마다 테이블 전략
• @DiscriminatorColumn(name = "XXX")
  • 상위 클래스에서 어노테이션 적용
  • Default Name = DTYPE
• @DiscriminatorValue("XXX")
  • 하위 클래스에서 어노테이션을 적용해 테이블의 이름을 변경한다.

---

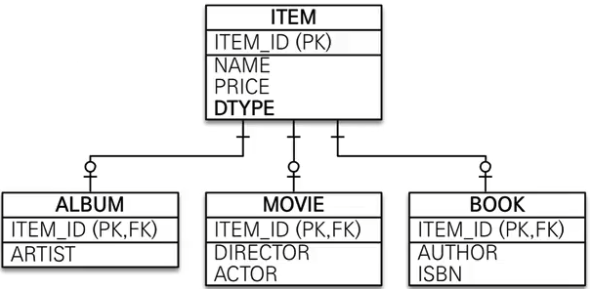

조인 전략

상위 클래스에서 @Inheritance Annotation을 사용하여 전략 지정

하위테이블은 PK이자 FK를 가진다.



장점

• 테이블 정규화
• 외래키 참조 무결성 제약조건 활용가능
• 저장공간 효율화

단점

• 조회 시 조인을 많이 사용 (성능 저하)
• 조회 쿼리가 복잡함
• 데이터 저장 시 INSERT SQL 2번 호출

---

단일 테이블 전략

한 테이블의 모든 컬럼을 두고 DTYPE으로 구분하는 전략

@InHeritance(strategy = SINGLE_TABLE) 적용

@DiscriminatorColumn의 생략이 가능하다.



장점

• 조회 시, 조인이 필요 없으므로 일반적으로 조회 성능이 빠름
• 조회 쿼리가 단순함

단점

• 하위 엔티티가 매핑한 컬럼은 모두 NULL 허용
• 단일 테이블에 모든것을 저장하므로 테이블이 커질 수 있다.
• 상황에 따라 조회 성능이 오히려 느려질 수 있다.

---

구현 클래스마다 테이블 전략

상위 클래스 없이 공통된 속성의 컬럼들을 클래스마다 보유하는 전략

@InHeritance(strategy = TABLE_PER_CLASS) 적용

abstract class 클래스를 선언하여 그 클래스를 상속하는 방식으로 사용해도 된다.

@DiscriminatorColumn이 의미가 없으므로 적용을 하지 말자.

이 전략은 DB 설계자와 ORM 전문가 둘다 추천 X



장점

• 서브 타입을 명확하게 구분해서 처리할 때 효과적
• NOT NULL 제약조건 사용 가능

단점

• 여러 하위 테이블을 함께 조회할 때 성능이 느림 (UNION SQL 필요)
• 하위 테이블을 통합해서 쿼리가 어려움
• 상위 테이블을 조회했을때 union all로 전부 가져온다.

---

💡 @MappedSuperclass

테이블과 관계없고 엔티티의 공통된 매핑 정보가 필요할 때 사용한다. (ex: id, name)

직접 생성해서 사용할 일이 없으므로 추상 클래스로 생성 권장한다.



• 상속관계 매핑이 아니며, 엔티티도 아니다. (테이블과 매핑되는것이 아님)
• 엔티티 X, 테이블과 매핑 X
• 상위 클래스를 상속받는 하위 클래스에 매핑 정보만 제공
• 조회, 검색 불가 (em.find())
• 테이블과 관계 없고 단순히 엔티티가 공통으로 사용하는 매핑 정보를 모으는 역할
• 주로 등록일, 수정일, 등록자, 수정자 같은 전체 엔티티 공통의 정보를 모을때 사용
• @Entity 클래스는 엔티티나 @MappedSuperclass로 지정한 클래스만 상속 가능

예시

// SuperClass
@Getter @Setter
@MappedSuperclass
public class BaseEntity {
    private String createBy;
    private LocalDateTime createdDate;

    private String lastModifiedBy;
    private LocalDateTime lastModifiedDate;
}

// SuperClass 상속이 필요한 하위 클래스
public class Item extends BaseEntity {}
